雙體電子渦輪流量計
■產品概述

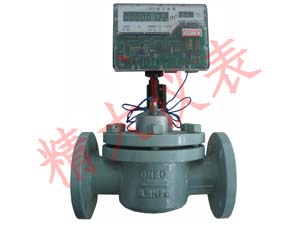

合肥精大儀表生產的LWGY-B雙體電子渦輪流量計(型號簡寫LWB)，是一種特別設計的渦輪流量計，由流量變送器和XSL一58電子顯示表頭組成。習慣又稱可拆卸電子水表。精大雙體電子渦輪流量計將介質的流動變?yōu)槿~輪的轉速，由磁敏原件以電信號檢出，并產生幅值大于1V正脈沖信號，輸入電子顯示表頭后直接反應出介質的瞬時流量和累積流量。
精大雙體型液體渦輪流量計吸取了各種速度式流量計的設計優點，同時引進了國外先進技術，具有可拆卸結構，互換性能好，讀數準確，清晰；使用壽命長，耐酸堿等特點，是石油、化工和水系統理想的能適應某些特殊要求的流量儀表。
■產品用途
雙體型電子渦輪流量計適用領域廣，鋼鐵、石油、化工、醫藥、釀造等行業的冷卻水及冷熱污水的流體計量及控制，特別適應于油田的高壓注水計量。不銹鋼型雙體渦輪流量計適于各種低粘化工液體流量的計量。
■產品特點
1.可拆卸式結構：本產品的最大優越性在于，不需從管道上拆卸整臺流量計，就可以從殼體中取出表芯，即可減輕勞動強度，又能提高工效，若具有備品，就可做到不停產進行檢修和效驗水表。
2.易損件少：拆裝維修方便，維修費用低。
3.數據錄取準確方便：引進先進的電子技術，讀數準確、清晰，顯示屏上能同時以數字顯示瞬時值和累積值，無需進行數值換算，另外，能連續計量又便于取準數值。
4.功耗?。翰捎?#進口鋅錳電池三節，壽命為2年，使用方便，安全可靠；帶4-20mA信號輸出需外供電，
5.適應性強：儀表對被測介質有較廣的適應性，耐高溫及含油污水，以及不同酸堿度的液體。壓力損失小，功效高，壽命長。
6.計量器具許可證編號：皖制01000018號
■技術參數
1. LWGY-B系列可拆卸雙體電子渦輪流量計的技術參數
| 公稱口徑 | 計量等級 | 最大流量 | 公稱流量 | 分界流量 | 最小流量 | 公稱壓力 |
| 單位（m³/h） | ||||||
| 25 | A級 | 7.0 | 3.5 | 1.2 | 0.6 | 1-35 |
| B級 | 0.7 | 0.35 | ||||
| 40 | A級 | 30 | 15 | 5 | 2.5 | 1-35 |
| B級 | 3 | 1.5 | ||||
| 50 | A級 | 40 | 20 | 6 | 3 | 1-35 |
| B級 | 4 | 2 | ||||
| 80 | A級 | 80 | 40 | 12 | 6 | 1-35 |
| B級 | 10 | 5 | ||||
| 100 | A級 | 120 | 60 | 18 | 9 | 1-35 |
| B級 | 15 | 7.5 | ||||
| 150 | A級 | 300 | 150 | 45 | 22 | 1-2.5 |
| B級 | 38 | 4.5 | ||||
| 200 | A級 | 500 | 250 | 75 | 35 | 1-2.5 |
| B級 | 62 | 28 | ||||
| 250 | A級 | 800 | 400 | 120 | 55 | 1-2.5 |
| B級 | 100 | 45 | ||||
| 300 | A級 | 1200 | 600 | 180 | 80 | 1-1.6 |
| B級 | 150 | 70 | ||||
| 400 | A級 | 2000 | 1000 | 300 | 150 | 1-1.6 |
| B級 | 250 | 125 | ||||
| 500 | A級 | 3000 | 1500 | 450 | 225 | 1-1.6 |
| B級 | 360 | 180 | ||||
壓力擴展：DN150、DN200可達高壓2.5MPa，DN300可達高壓6.3MPa；DN400、DN500可達4.0MPa。
2.流量計使用溫度
普通型：0-80℃ 高溫型T：0-110℃（特殊訂貨）
3.材質
普通型：外殼碳鋼 轉子組件：不銹鋼
耐腐蝕型B：外殼、轉子組件 不銹鋼
4.準確度等級（2.0 1.0）
流量計的標定是使用常溫水做介質進行的，若所測的介質不同，要求嚴格時，流量計應用實際的介質進行標定，但對于粘度≤5mPa.s的介質，不必重新標定。
5.示值誤差
a.從包括最小流量至不包括分界流量（Qt)的低區±5%
b.從包括分界流量至包括最大流量高區：±2%
c.在一定的流量范圍，示值精度能提高，特殊達±1%
■XSL-58電子顯示表頭的性能及技術參數
XSL-58電子顯示表頭和LWB流量計配套使用，可實現以下功能
a.數字顯示流量總值
b.數字顯示流量瞬時量
c.電子顯示表頭具有1-4095之間任意分頻
d.積算儀根據訂貨可直接輸出4-20mA標準直流信號
信號輸出接口輸出信號4-20mA直流電流，信號線采用三芯屏蔽線，其中紅線為24V電源線，黃線為4-20mA輸出端。屏蔽層為共用地線，負載能力≤300Ω
■流量計口徑和電子顯示表頭顯示搭配推薦 見下表
| 流量計口徑 | 項目 | |
|
瞬時流量(m³/h) 顯示位數 |
累積流量(m³) 顯示位數 |
|
| 25 | 9.99 | 99999.999 |
| 40-100 | 99.9 | 999999.99 |
| 150-250 | 999 | 9999999.9 |
| 300-500 | 999x10 | 9999999 |
■XSL-58型電子表頭的基本參數 詳見下表
| 基本參數項目 | 數據 |
| 輸入阻抗 | ＞60KΩ |
| 輸入信號幅度 | ≥0.7V正脈沖 |
| 輸入信號幅度 | ≥3V（負載電阻≤36KΩ） |
| 輸入信號頻率 | 0-50Hz |
| 最大及最小顯示數位 | 見表二 |
| 工作環境溫度 | -25℃-40℃ |
| 相對濕度 | 35%-85% |
| 電源電壓（直流） | 3V-4.8V |
| 工作電流 | ＜80μA |
| 重量（包括電池） | 0.8KG |
| 外形尺寸（長x寬x高） | 170x120x78 |
| 壽命 | ＞2萬小時 |
| 大氣壓 | 80-110KPa |
■型號及規格
產品名稱：LWGY-B雙體電子渦輪流量計
標記示例：LWB-50-26F表示口徑為DN50mm，公稱壓力為26MPa的法蘭式可拆卸流量計。
■產品規格外形尺寸 如下
●變送器

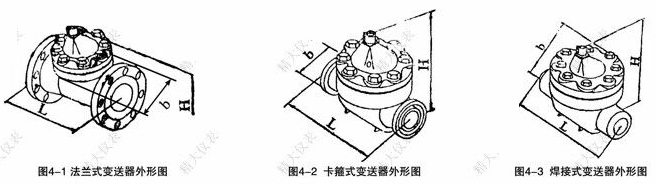

●法蘭式變送器的規格及外形尺寸見表4和圖4-1
●卡箍式變送器的規格及外形尺寸見表5和圖4-2
●焊接式變送器的規格及外形尺寸見表6和圖4-3
■法蘭式變送器的規格及外形尺寸（表四）
| 公稱通徑 | 公稱壓力（MPa） | 外形尺寸 | |||||
| 長 | 寬 | 高 | 法蘭外徑 | 雙頭螺栓孔中心圓直徑 | 雙頭螺栓孔數及孔徑 | ||
| 25 |
通用公稱壓力 1.0MPa 1.6MPa 2.5MPa 4.0MPa |
250 | 170 | 115 | 85 | 4-14 | |
| 40 | 270 | 190 | 284 | ||||
| 50 | 270 | 190 | 284 | 160 | 125 | 4-18 | |
| 80 | 275 | 195 | 294 | 195 | 160 |
4-18 8-18 |
|
| 100 | 280 | 215/230 | 309 | 215/230 | 180/190 |
8-18 8-23 |
|
| 150 | 350 | 280/300 | 293/403 | 280/300 | 240/250 |
8-23 8-25 |
|
| 200 | 350 | 335/360 | 420/433 | 335/360 | 295/310 |
8-23 12-23 12-25 |
|
| 250 | 450 | 390/405/425 | 350/355/370 | 390/405/425 | 350/355/370 |
12-23 12-25 12-30 |
|
| 300 | 450 | 440/460/485 | 553/563/575 | 440/460/485 | 440/410/430 |
12-23 12-25 12-30 |
|
| 400 | 450 | 565/580/610 | 613/623/695 | ||||
| 500 | 450 | 670/705/730 | 668/685/758 | ||||
■卡箍式變送器的規格及外形尺寸（表五）
| 公稱口徑 | 公稱壓力（MPa） | 外形尺寸 | ||
| 長 | 寬 | 高 | ||
| 40 | 17 | 270 | 210 | 288 |
| 25 | 290 | 225 | 293 | |
| 50 | 17 | 270 | 210 | 288 |
| 25 | 290 | 225 | 293 | |
| 80 | 17 | 305 | 210 | 292 |
| 25 | 320 | 225 | 297 | |
■焊接式變送器的規格及外形尺寸（表六）
| 公稱口徑 | 公稱壓力（MPa） | 外形尺寸 | ||
| 長 | 寬 | 高 | ||
| 50 | 35 | 340 | 260 | 303 |
| 80 | 35 | 340 | 260 | 308 |
| 100 | 17 | 310 | 260 | 300 |
| 25 | 310 | 225 | 305 | |
| 35 | 340 | 260 | 308 | |
■流量變送器的選型
1.流量變送器的口徑選擇
購買流量計之前，應先了解管道內流量大小，以經常使用流量接近公稱流量為宜，當難以確認時，則參照管道直徑
確定流量變送器的口徑。
2.連接方式的選擇
公稱通徑DN25-500，承受壓力在4.0MPa以下的變送器，選用法蘭連接，4.0-35MPa可選擇高壓法蘭連接。特殊要求和
批量供貨可選擇卡箍式和焊接式。
■使用注意事項
流量計與電子表頭在出廠前已經充分檢查，用戶收到時，請先檢查外觀，確認運輸無損傷，并請詳閱說明書。
管道連接應按管道安裝規范嚴格執行，施加壓力不得超過公稱壓力，確認管道無泄漏后，方可進入工作狀態。
在流量計前應該安裝整流直管段，一般應保證5xDN長度。
流量計安裝時，液體的流動方向與流量計指示流向的箭頭相符。
■訂貨須知
1.產品型號、安裝方式
2.被測介質名稱、流量范圍
3.溫度、壓力
