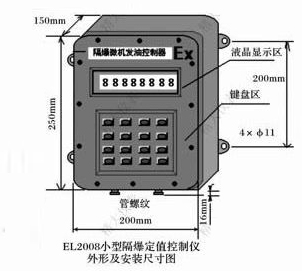

■產品概述 EL-2008隔爆批量控制器是一種新型的智能化隔爆定量控制儀表,它采用高性能微處理器,是一種真正的單片機系統。它采用背光式液晶顯示器顯示,不受光線的影響,結構簡單,可靠性高,可直接安裝于防爆操作現場、油罐車等需要現場防爆定量計量的場合。與各種脈沖輸出流量計配套可對流量進行質量或體積量的定量灌裝、計量和控制。該儀表可通過面板置入?yún)?shù),實施控制,具有斷電保護功能,是現代控制的理想單元儀 表。 ■產品特點 1.小型化隔爆設計,美觀大方,外形尺寸為:250(高)×200(寬)×150(深) 2.可通過螺絲或膨脹螺絲,直接安裝于防爆現場的壁掛、立柱、罐壁或槽車上,安裝方便簡單。 3.背光式LCD顯示,不受環境光線的影響,顯示直觀,清晰。 4.具有車裝和桶裝兩種發貨方式任意轉換,可以實現體積或質量兩種計量發放方式。 5.具有標準RS-485MODBUS通訊協議,便于與其他上位機系統通訊。 ■主要技術參數 1.流量信號輸入:兩線制或三線制(脈沖)頻率信號。 2.溫度信號輸入:4-20mA電流信號輸入,溫度上下限可調。 3.接地信號輸入:干接點輸入,斷開報警。 4.溢出信號輸入:干接點輸入,閉合報警。 5.輸出信號 A.一段閥控制輸出:24V,0.1A(配接DC24V通用繼電器) B.二段閥控制輸出:24V,0.1A(配接DC24V通用繼電器) C.泵控制輸出:24V,0.1A(配接DC24V通用繼電器) D.移位數據信號輸出:可配接高亮現場大屏幕數據顯示器,同步顯示實發量標準485通訊,通訊協議為RS-485MODBUS RTU。 最大累計數:999999(升、千克或噸) 定值范圍:1-999999,提前量范圍:1-99 脈沖當量設定范圍:0.0001-99.9999L/P 密度設定范圍:0.0001-9.9999公斤/升 累積誤差:±1個脈沖 間隔時間:1-99s 批次:1-99次 使用環境溫度:-20℃~50℃ 供電電源:AC220V或者DC24V;整機功率:30W 整機外形尺寸:250(高)X200(寬)X150(壁掛式) 電氣接口:G4/3"X4 ■本機有三種批控定量控制方式 1.本地模式:本地操作模式,所有操作均在批控器上完成,批控器具有完全的權限,數據可以上傳給DCS或其他上位系統采集、顯示。 2.遠地模式:所有操作均在上位機上完成。置參、修改均在上位機上操作,實現遠程控制上位機具有完全的權限。批控器只有查看參數、緊急暫停的權限。 3.票號控制模式:上位機開出票單,批控器輸入票號,調取上位機對應票號的發料參數,由批控器實施發料操作。但批控器沒有修改參數的權限。 ■系統構成及配線示意圖 ■訂貨須知 1.訂貨時請?jiān)敿?xì)注明所需儀表的信號、名稱和臺數。 2.被測流體的名稱:管道的口徑以及工作環境。 3.注明配套的流量計型號及發信器發信的輸出方式(兩線制還是三線制,發信器供電電源) 4.溫度變送器、控制閥以及電纜等部件的型號和規格,自行配置請按照本產品的技術要求選配。
