■系統概述
PCYS-02罐區監控管理系統是我公司為實現石油化工等行業庫區、罐區統一自動管理以及現場設備安全自動化控制而設計的新一代罐區監控管理系統，該系統主要完成罐區日常的生產作業、安全保障、操作管理、科學生產調度的功能。

使用灌區監控與管理系統，能夠在庫區或罐區中，通過硬件集成，軟件編程，實時采集和處理儲罐中所儲物料的各項相關數據，按具體需求打印有關儲量、密度、收支量等相關數據的各種管理報表；通過組態、實時監視和控制相關設備及各項工藝參數，通過網絡通訊系統，使各層管理人員實時了解各庫區、罐區儲量收支及銷售情況。罐區監控與管理系統的應用，大大提高了庫區、罐區的自動化管理及運營能力，去除和減少不必要中間環節，加強了內部管理，提高了整體運營效率，從而實現整個系統運營的經濟、合理和高效。

■系統構成（如下圖所示）
PCYS-02罐區監控管理系統主要由高性能、高可靠性工業控制計算機（IPC）、數據采集控制單元（ADAM或PLC）和各類現場儀表有機結合起來，實現各部分信號的共享和協調工作，完成綜合測控與管理功能。系統適用于儲罐區各種儲運設備的過程管理和控制，用于完成對罐區數據采集及管理系統的工藝參數檢測顯示，設備狀態檢測顯示控制和信息儲存查閱打印報表等。

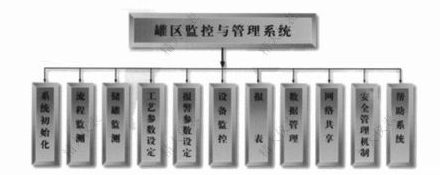

■系統功能（軟件結構如下圖所示）
1.處理采集和處理：能實時測量個儲罐的液位，界面，溫度，密度，容積，重量及現場可燃?xì)怏w濃度，閥泵狀態等參數。檢測儀表的輸出信號無論是模擬信號還是485/232串行輸出信號，都可以通過信號采集器輸入到計算機，然后進行相應的數據處理。
2.顯示及報警功能：顯示屏動態地，顯示各儲罐液位、水位的棒狀圖。當液位或水位超過設定值時，連接在操作現場的喇叭就會發出語音警告，提醒操作者注意。
3.數據庫管理功能：數據庫是系統管理軟件的重要組成部分，它包括當月數據庫、歷史數據庫、系統參數數據庫和儲蓄容積表數據庫。當月數據庫中的數據超過規定的時間后就會自動轉存到歷史數據庫中，在系統運行過程中，可對各數據庫進行查詢、刪除、保存或打印等操作。
4.報表打印功能：根據客戶要求制定各類報表格式和內容，報表輸出分自動定時和人工隨機兩種打印輸出方式。
5.操作保護功能：主要防止非授權人員操作監控系統，系統對錯誤操作有報警提示，同時在進行重要的操作時均設有密碼保護功能。
6.在線參數調整功能：系統能簡單方便的對監測點的各種信息如量程、上下限值、單位、遷移量等進行授權在線修改。
7.PID調節功能：PID在內的各種工藝參數的調節設定。
8.網絡通訊功能：系統可使用兩臺標準配置的PC機作為檢測管理計算機，一臺置于現場監控室中，另一臺置于業務管理室中，兩臺計算機分別通過局域網相連，使管理決策人員能夠隨時了解，管理儲罐的運行和生產。
